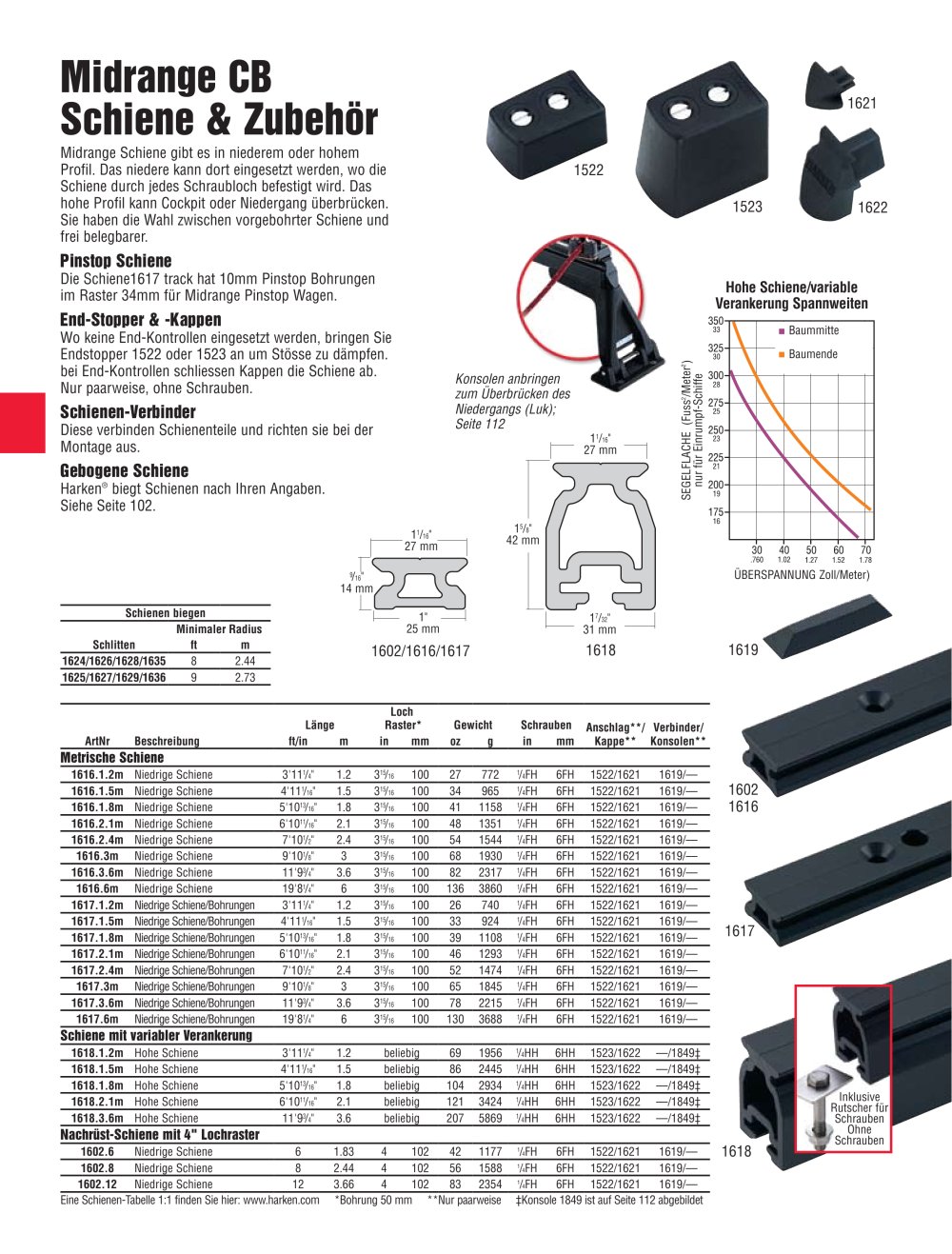

1618 1617 1619 1523 1622 1522 1621 1602/1616/1617 1618 1602 1616 110 Baummitte Baumende ÜBERSPANNUNG Zoll/Meter) SEGELFLACHE ( Fuss2/Meter2) nur für Einrumpf-Schiffe Hohe Schiene/variable Verankerung Spannweiten Eine Schienen-Tabelle 1:1 finden Sie hier: www.harken.com *Bohrung 50 mm **Nur paarweise ‡Konsole 1849 ist auf Seite 112 abgebildet Inklusive Rutscher für Schrauben Ohne Schrauben Konsolen anbringen zum Überbrücken des Niedergangs (Luk); Seite 112 Midrange CB Schiene & Zubehör Midrange Schiene gibt es in niederem oder hohem Profil. Das niedere kann dort eingesetzt werden, wo die Schiene durch jedes Schraubloch befestigt wird. Das hohe Profil kann Cockpit oder Niedergang überbrücken. Sie haben die Wahl zwischen vorgebohrter Schiene und frei belegbarer. Pinstop Schiene Die Schiene1617 track hat 10mm Pinstop Bohrungen im Raster 34mm für Midrange Pinstop Wagen. End-Stopper & -Kappen Wo keine End-Kontrollen eingesetzt werden, bringen Sie Endstopper 1522 oder 1523 an um Stösse zu dämpfen. bei End-Kontrollen schliessen Kappen die Schiene ab. Nur paarweise, ohne Schrauben. Schienen-Verbinder Diese verbinden Schienenteile und richten sie bei der Montage aus. Gebogene Schiene Harken® biegt Schienen nach Ihren Angaben. Siehe Seite 102. ArtNr Beschreibung Länge Loch Raster* Gewicht Schrauben Anschlag**/ Kappe** Verbinder/ ft/in m in mm oz g in mm Konsolen** Metrische Schiene 1616.1.2m Niedrige Schiene 3'111/4" 1.2 315/16 100 27 772 1/4FH 6FH 1522/1621 1619/— 1616.1.5m Niedrige Schiene 4'111/16" 1.5 315/16 100 34 965 1/4FH 6FH 1522/1621 1619/— 1616.1.8m Niedrige Schiene 5'1013/16" 1.8 315/16 100 41 1158 1/4FH 6FH 1522/1621 1619/— 1616.2.1m Niedrige Schiene 6'1011/16" 2.1 315/16 100 48 1351 1/4FH 6FH 1522/1621 1619/— 1616.2.4m Niedrige Schiene 7'101/2" 2.4 315/16 100 54 1544 1/4FH 6FH 1522/1621 1619/— 1616.3m Niedrige Schiene 9'101/8" 3 315/16 100 68 1930 1/4FH 6FH 1522/1621 1619/— 1616.3.6m Niedrige Schiene 11'93/4" 3.6 315/16 100 82 2317 1/4FH 6FH 1522/1621 1619/— 1616.6m Niedrige Schiene 19'81/4" 6 315/16 100 136 3860 1/4FH 6FH 1522/1621 1619/— 1617.1.2m Niedrige Schiene/Bohrungen 3'111/4" 1.2 315/16 100 26 740 1/4FH 6FH 1522/1621 1619/— 1617.1.5m Niedrige Schiene/Bohrungen 4'111/16" 1.5 315/16 100 33 924 1/4FH 6FH 1522/1621 1619/— 1617.1.8m Niedrige Schiene/Bohrungen 5'1013/16" 1.8 315/16 100 39 1108 1/4FH 6FH 1522/1621 1619/— 1617.2.1m Niedrige Schiene/Bohrungen 6'1011/16" 2.1 315/16 100 46 1293 1/4FH 6FH 1522/1621 1619/— 1617.2.4m Niedrige Schiene/Bohrungen 7'101/2" 2.4 315/16 100 52 1474 1/4FH 6FH 1522/1621 1619/— 1617.3m Niedrige Schiene/Bohrungen 9'101/8" 3 315/16 100 65 1845 1/4FH 6FH 1522/1621 1619/— 1617.3.6m Niedrige Schiene/Bohrungen 11'93/4" 3.6 315/16 100 78 2215 1/4FH 6FH 1522/1621 1619/— 1617.6m Niedrige Schiene/Bohrungen 19'81/4" 6 315/16 100 130 3688 1/4FH 6FH 1522/1621 1619/— Schiene mit variabler Verankerung 1618.1.2m Hohe Schiene 3'111/4" 1.2 beliebig 69 1956 1/4HH 6HH 1523/1622 —/1849‡ 1618.1.5m Hohe Schiene 4'111/16" 1.5 beliebig 86 2445 1/4HH 6HH 1523/1622 —/1849‡ 1618.1.8m Hohe Schiene 5'1013/16" 1.8 beliebig 104 2934 1/4HH 6HH 1523/1622 —/1849‡ 1618.2.1m Hohe Schiene 6'1011/16" 2.1 beliebig 121 3424 1/4HH 6HH 1523/1622 —/1849‡ 1618.3.6m Hohe Schiene 11'93/4" 3.6 beliebig 207 5869 1/4HH 6HH 1523/1622 —/1849‡ Nachrüst-Schiene mit 4" Lochraster 1602.6 Niedrige Schiene 6 1.83 4 102 42 1177 1/4FH 6FH 1522/1621 1619/— 1602.8 Niedrige Schiene 8 2.44 4 102 56 1588 1/4FH 6FH 1522/1621 1619/— 1602.12 Niedrige Schiene 12 3.66 4 102 83 2354 1/4FH 6FH 1522/1621 1619/— 11/16" 27 mm 17/32" 31 mm 15/8" 11/16" 42 mm 27 mm 1" 25 mm 9/16" 14 mm Schienen biegen Schlitten Minimaler Radius ft m 1624/1626/1628/1635 8 2.44 1625/1627/1629/1636 9 2.73
